شاپ دراوینگ اسکلت فلزی چیست؟ راهنمای کارفرما قبل از ساخت

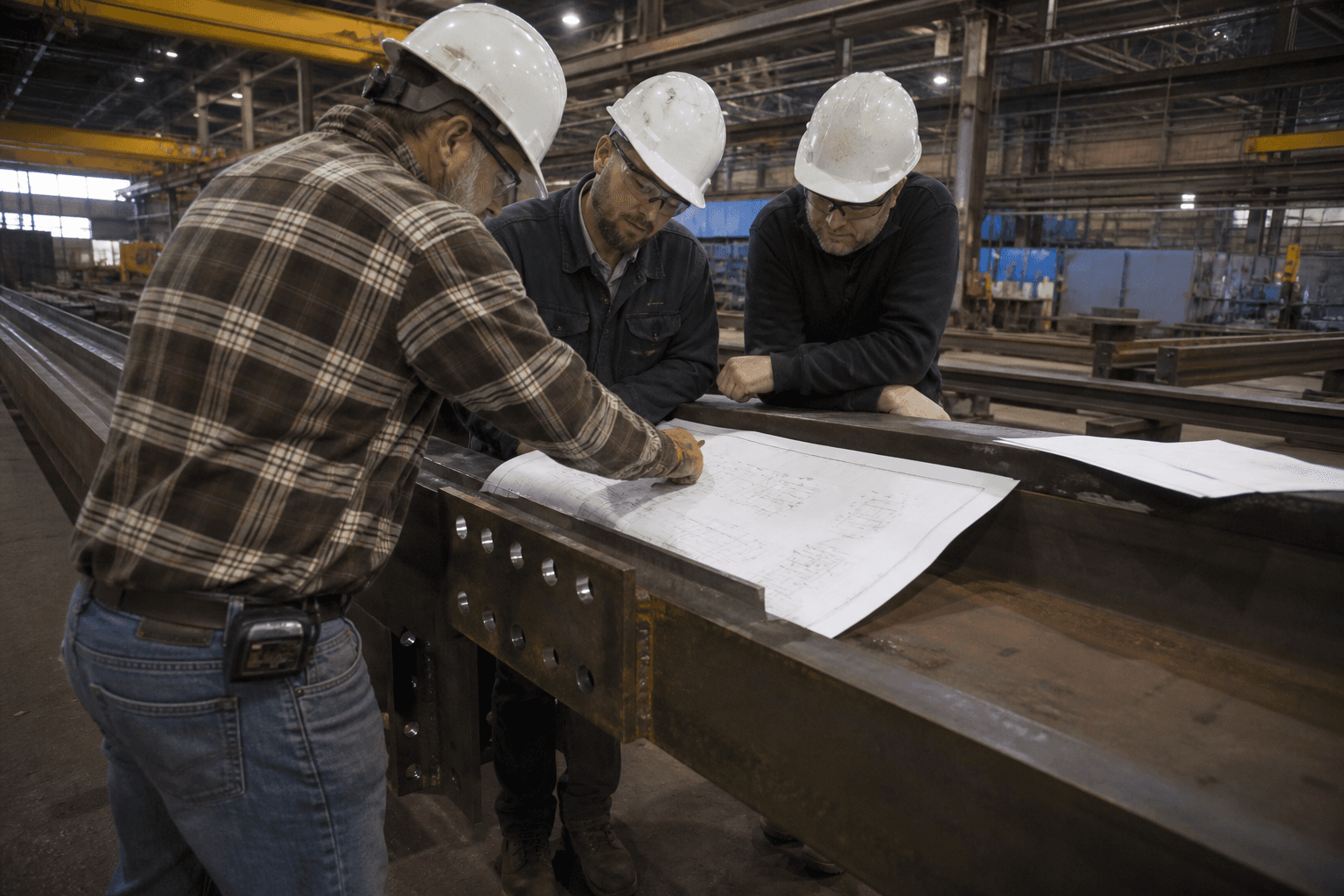

نقشهٔ محاسباتی دهانه و مقطع را می‌گوید؛ کارخانه با **شاپ دراوینگ** قطعه را می‌برد، سوراخ می‌کند و شماره‌گذاری می‌کند. اگر این دو با هم یکی فرض شوند، در سایت یا پیچ جا نمی‌رود یا قطعه دوباره ساخته می‌شود.

این مطلب برای کارفرماست تا شاپ را مرحلهٔ تأیید ببیند، نه کاغذ تزئینی کارخانه. زمینه: طراحی سوله صنعتی.

شاپ دراوینگ چه چیزی را اضافه می‌کند؟

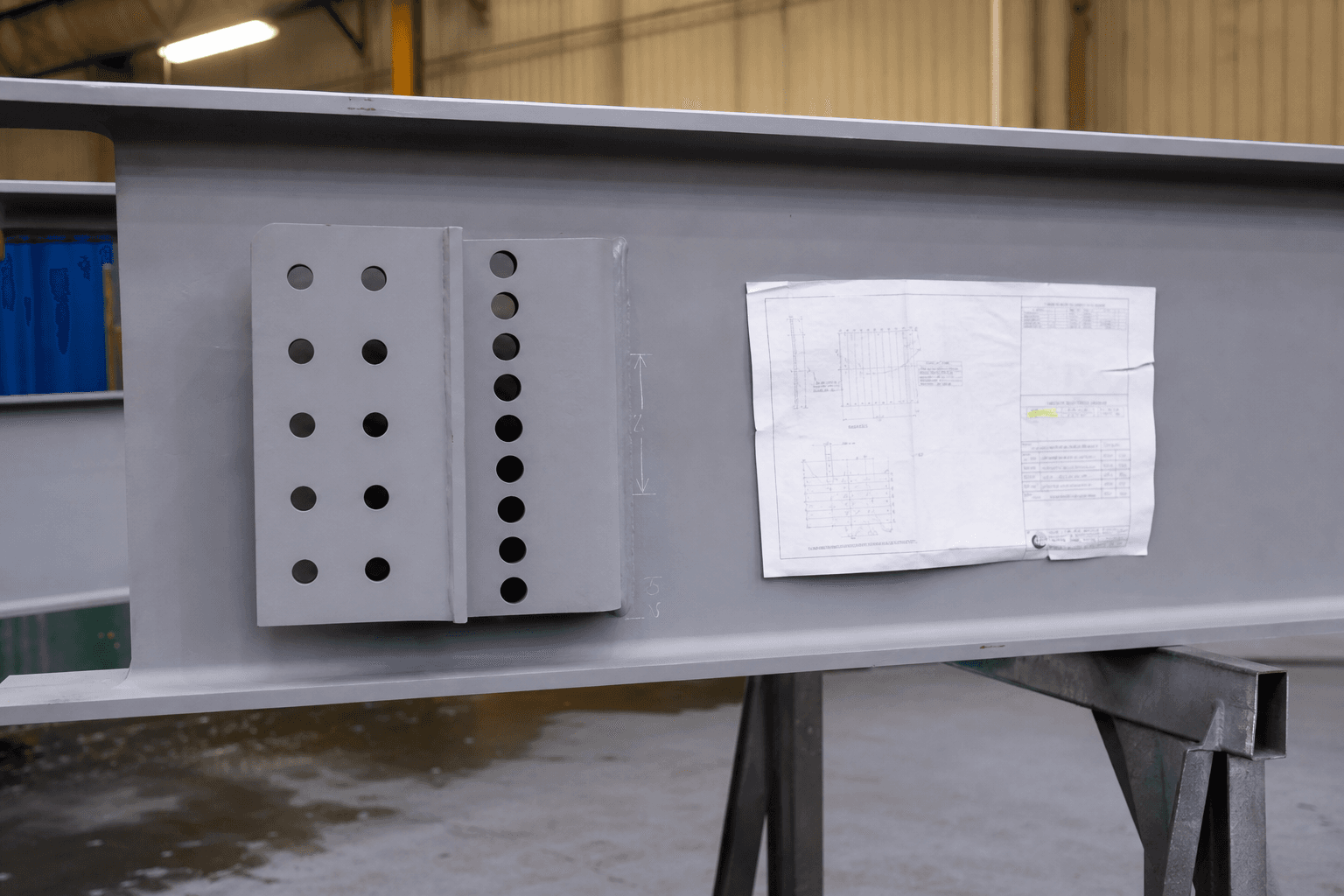

•طول دقیق قطعه، loc و سوراخ - جزئیات اتصال پیچ یا جوش — مکمل: پیچ و مهره یا جوش - شماره قطعه، علامت نصب و جهت - لیست پیچ، واشر و رنگ کارخانه‌ای - تداخل با جرثقیل، بادبند و بازشو

استانداردهای سازه‌های فولادی روی صحت اتصال و ساخت مطابق نقشه تأکید دارند؛ «تقریباً مثل محاسبات» معیار پذیرش نیست [1].

کارفرما چه hold pointی بگذارد؟

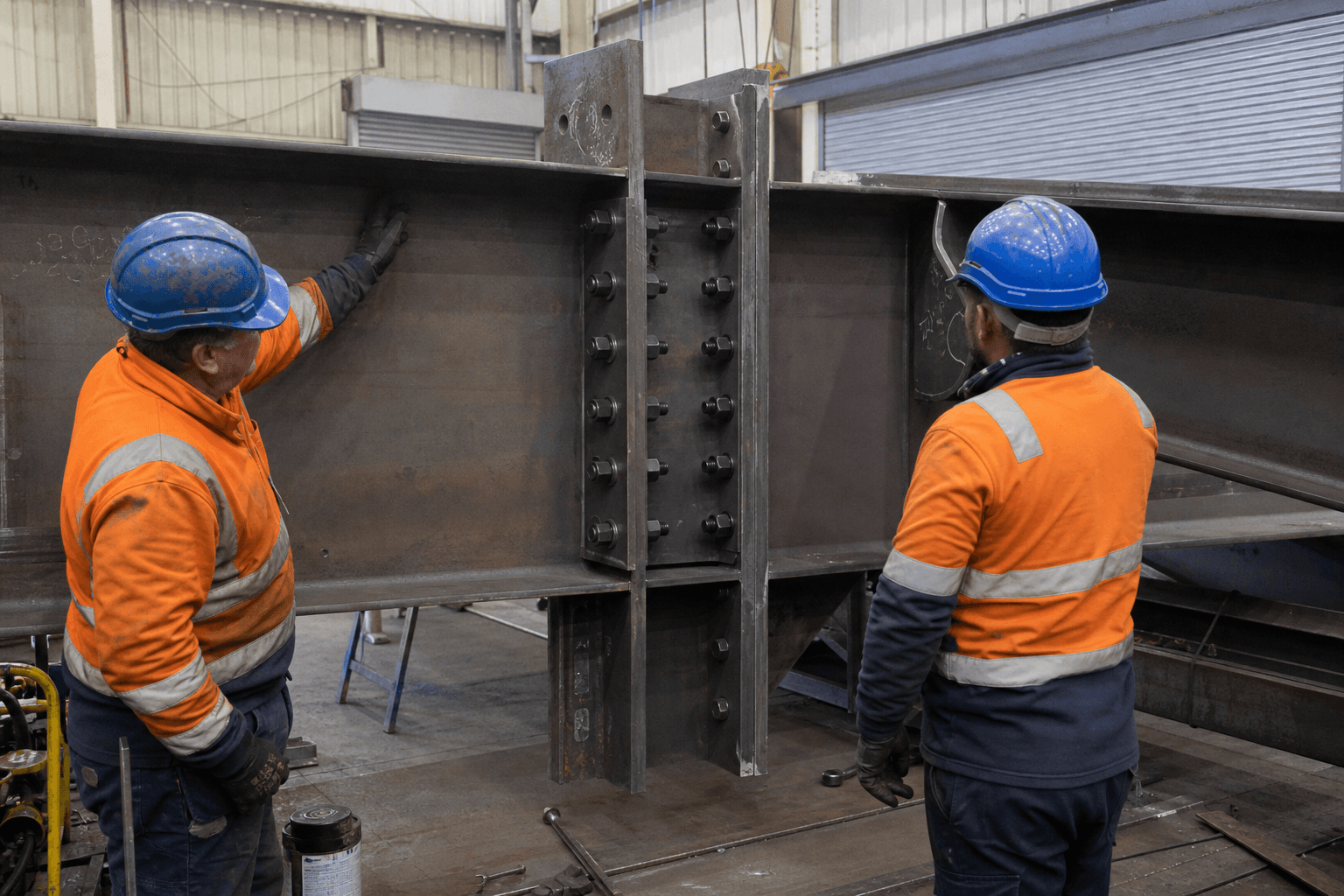

1. ابلاغ نقشهٔ محاسباتی نسخه‌دار قبل از شروع شاپ 2. تأیید شاپ اتصالات اصلی و صفحه ستون 3. تأیید لیست پیچ و پوشش 4. ممنوعیت برش ورق قبل از تأیید 5. کنترل قطعهٔ اول در کارخانه یا سایت — طرح کنترل کیفیت

اشتباهات گران

•ساخت با واتساپ اسکیس - تغییر دهانه بعد از برش - فراموش کردن سوراخ عبور تأسیسات - رنگ قبل از تأیید جوش
