طراحی سوله صنعتی؛ راهنمای کارفرما از نیازمندی تا نقشه‌های اجرایی

شش تصمیم طراحی که بعداً گران تمام می‌شوند

۱) دهانه و طول سالن دهانه بزرگ‌تر آزادی حرکت تجهیزات می‌دهد، اما وزن فولاد، اتصالات و هزینهٔ فونداسیون را بالا می‌برد. اگر خط تولید فقط به ۲۰ متر نیاز دارد، خرید دهانهٔ ۳۵ متری «برای آینده» اغلب گران‌تر از یک طرح توسعهٔ مرحله‌ای است.

۲) ارتفاع مفید و فضای بالای سر ارتفاع را با «حس بزرگ بودن» انتخاب نکنید. ارتفاع مفید باید از بلندترین تجهیز، مسیر جرثقیل، کانال‌کشی و فضای سرویس‌پذیری نتیجه شود. یک متر ارتفاع اضافه روی کل طول سالن، فولاد و پوشش را به‌طور محسوس جابه‌جا می‌کند.

۳) جرثقیل سقفی اگر جرثقیل در افق پروژه هست، حتی با ظرفیت کم، از روز اول در طراحی سازه دیده شود. افزودن مسیر جرثقیل بعد از نصب اسکلت، یکی از پرهزینه‌ترین تغییرهاست. ظرفیت، دهانهٔ کاری، ارتفاع قلاب و تعداد پل‌ها را قبل از محاسبات سازه ثابت کنید.

۴) بار باد، برف و لرزه فرض‌های بار باید با موقعیت جغرافیایی و آیین‌نامه‌های معتبر سازگار باشد. تغییر دیرهنگام فرض بار، یعنی بازطراحی اتصالات، مهاربندی و گاهی فونداسیون. در ادبیات بین‌المللی نیز شفافیت الزامات کارفرما و کنترل مدارک طراحی، پیش‌نیاز کاهش اختلاف بعدی است؛ چارچوب‌های قراردادی مانند [FIDIC Red Book](https://www.fidic.org/books/construction-contract-2nd-ed-2017-red-book-reprinted-2022-amendments) بر نقش اسناد طراحی و مسئولیت‌ها تأکید دارند [1].

۵) کف صنعتی و زهکشی کف فقط «بتن صاف» نیست. بار زنده، بار نقطه‌ای ماشین‌آلات، مقاومت سایشی، شیب زهکشی، کانال‌ها و درزهای اجرایی باید با کاربری هماهنگ شوند. کف ضعیف، توقف تولید می‌سازد؛ کف بیش‌ازحد سخت‌گیرانه بدون نیاز واقعی، بودجه را می‌بلعد.

۶) پوشش، عایق و نور طبیعی نوع پوشش (ساندویچ‌پنل، ورق و پشم‌سنگ، ورق ساده) روی راحتی بهره‌برداری، مصرف انرژی و نگهداری اثر می‌گذارد. نورگیر سقفی اگر درست طراحی شود، هزینهٔ روشنایی روز را کم می‌کند؛ اگر بدون کنترل حرارت و نشتی باشد، منبع شکایت بهره‌بردار می‌شود.

اسکلت، فونداسیون و واقعیت سایت

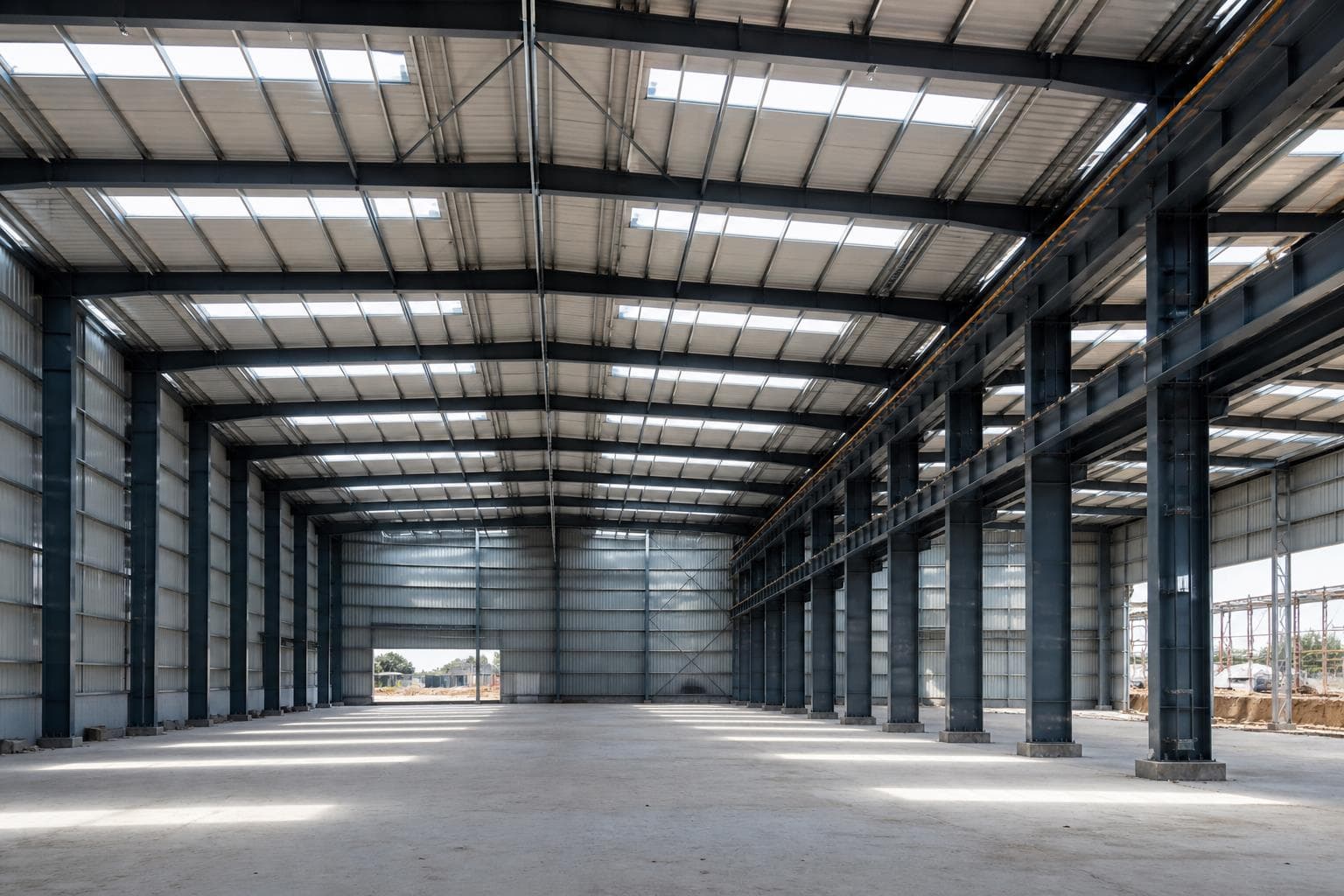

طراحی سازه سوله معمولاً حول قاب‌های فولادی (portal frame) و مهاربندی شکل می‌گیرد. اما سازه بدون دادهٔ زمین، روی هواست:

•گزارش ژئوتکنیک و تراز آب زیرزمینی - توپوگرافی و تراز کف تمام‌شده - مسیر دسترسی ماشین سنگین در زمان ساخت - فاصله از همسایگی، حریم و محدودیت‌های شهری/صنعتی

فونداسیون باید با بار ستون‌ها، لنگر باد و شرایط خاک یکی باشد. تغییر تراز یا جابه‌جایی محور ستون‌ها بعد از بتن‌ریزی، هزینهٔ دوباره‌کاری غیرخطی می‌سازد.

هماهنگی عمران، مکانیک و برق از همان طراحی اولیه

سولهٔ «خالی» گاهی فقط انبار است؛ بیشتر پروژه‌های تولیدی از روز اول به برق قدرت، روشنایی صنعتی، تهویه، هوای فشرده، آب آتش‌نشانی و مسیر کابل نیاز دارند. اگر Openingها، مسیر داکت و محل تابلوها بعد از اسکلت کشف شوند، کارگاه متوقف می‌شود.

پیام عملی: بستهٔ طراحی باید حداقل یک دور هماهنگی بین‌رشته‌ای قبل از صدور نقشه‌های اجرایی داشته باشد. برای جزئیات تداخل قبل از ساخت، چک‌لیست هماهنگی عمران–مکانیک–برق را ببینید. راهنمای صنعتی دربارهٔ کشف تداخل در مدل سه‌بعدی نیز نشان می‌دهد هزینهٔ اصلاح clash بعد از اجرا، چند برابر اصلاح روی نقشه است [2].

از نقشه مفهومی تا نقشه‌های اجرایی؛ چه بسته‌ای باید تحویل بگیرید؟

برای کارفرما، «طراحی تمام شد» یعنی این خروجی‌ها آماده و نسخه‌دار باشند — نه فقط یک رندر زیبا:

•پلان جانمایی کلی (layout) با مسیر مواد و دسترسی - نقشه‌های سازه: قاب‌ها، اتصالات، مهاربندی، جزئیات سقف و دیوار - نقشه‌های فونداسیون و آرماتور - جزئیات پوشش، آب‌بندی و درزها - نقشه‌های معماری ضروری (درب، پنجره، اتاق‌های جانبی، سرویس) - نقشه‌های تأسیسات اصلی متناسب با سطح قرارداد - مشخصات فنی مصالح و فرض‌های بار - برنامهٔ تقریبی ساخت و پیش‌نیازهای کارگاهی

مدیریت پروژه بر پایهٔ دامنه و مدارک کنترل‌شده، در استانداردهایی مانند PMI PMBOK Guide نیز به‌عنوان ستون کنترل تغییر شناخته می‌شود [3]. اگر مدارک baseline نداشته باشید، هر تغییر سلیقه‌ای تبدیل به ادعا می‌شود.

اشتباه‌های رایج کارفرما در طراحی سوله

•شروع ساخت با اسکلت قبل از تثبیت جرثقیل و تأسیسات - مقایسهٔ قیمت بدون یکسان‌سازی دهانه، ارتفاع و مشخصات پوشش - نادیده گرفتن توسعهٔ آینده و قفل کردن سایت با جانمایی ضعیف - انتخاب ارزان‌ترین ورق بدون فکر به عایق، چگالش و نگهداری - سپردن هماهنگی برق و مکانیک به «بعداً می‌بینیم»

پرسش‌های متداول دربارهٔ طراحی سوله صنعتی

طراحی سوله صنعتی چقدر طول می‌کشد؟ به پیچیدگی کاربری، نیاز جرثقیل، تأسیسات و کیفیت دادهٔ سایت بستگی دارد. سالن سادهٔ انباری سریع‌تر از سالن تولید سنگین با چند سیستم موازی جلو می‌رود. معیار درست، کامل بودن بستهٔ مدارک است نه عجله برای شروع اسکلت.

آیا می‌توان اول سوله را ساخت و بعد خط تولید را آورد؟ برای انبار سبک گاهی بله؛ برای تولید صنعتی معمولاً خطرناک است. مسیر کابل، کف، ارتفاع و بازشوها اگر با خط تولید هم‌خوان نباشند، هزینهٔ اصلاح از صرفه‌جویی اولیه بیشتر می‌شود.

تفاوت طراحی سوله با ساختمان اداری چیست؟ در سوله، دهانهٔ آزاد، بار تجهیزات، جرثقیل، پوشش سبک و بهره‌برداری صنعتی محور است. جزئیات اداری/نمای پیچیده در اولویت دوم قرار می‌گیرد مگر بخشی از همان مجموعه باشد.

چه زمانی به مشاور مهندسی جدا از پیمانکار نیاز دارم؟ وقتی کاربری پیچیده است، چند پیمانکار موازی دارید، یا می‌خواهید قبل از مناقصه دامنه را قفل کنید. نقش مشاور را در [مشاور مهندسی کیست و چه زمانی لازم است](/blog/when-do-you-need-engineering-consultant) ببینید.

جمع‌بندی

طراحی سوله صنعتی موفق، تعادل بین **کاربری واقعی، سازه ایمن، تأسیسات قابل اجرا و هزینهٔ چرخهٔ عمر** است. اگر نیازمندی را مکتوب کنید، دهانه و ارتفاع را از تجهیز نتیجه بگیرید، جرثقیل و تأسیسات را زود وارد طراحی کنید و بستهٔ نقشه‌های اجرایی نسخه‌دار بخواهید، احتمال دوباره‌کاری کارگاهی به‌طور محسوس کم می‌شود.

برای گام بعدی، می‌توانید از صفحه خدمات مسیر همکاری را ببینید یا از طریق تماس با ما محدودهٔ پروژه‌تان را مطرح کنید.

منابع و مراجع

[1] FIDIC — Conditions of Contract for Construction (Red Book, 2nd Ed. 2017 / reprint 2022): fidic.org

[2] Autodesk Construction — BIM Clash Detection overview: autodesk.com

[3] Project Management Institute — PMBOK Guide: pmi.org

[4] Construction Industry Institute (CII) — research on project delivery and early involvement: construction-institute.org
